Описание
Регулятор перепада давления DV652
.gif)
Технические характеристики
|
Присоединение |
резьба G½ – G2, кроме G¾
фланцы DN15 – 50 мм |
|
Условное давление |
PN 4,0 МПа |
|
Рабочая температура |
-10…+130 °C |
|
Перепад давления |
0,002 – 1,2 МПа (7 диапазонов) |
|
Величина Kvs |
5 – 22 м3/ч |
|
Допустимая протечка по седлу |
не более 0,05% от Kvs |
|
Принцип действия |
клапан закрывается при увеличении перепада давления |
Описание
DV652 является регулятором перепада давления прямого действия с мембранным приводом. Клапан изготовлен из нержавеющей стали, имеет мягкое седловое уплотнение FEPM и предназначен для жидкостей и газов температурой до 130 °C.
Коэффициент пропускной способности Kvs, (м3/ч)
|
DN, (мм) |
15 |
20 |
25 |
32 |
40 |
50 |
|
Kvs, (м3/ч) |
5 |
7 |
8 |
22 |
22 |
22 |
Диапазоны перепада давления, (МПа)
|
0,6 – 1,2 |
|
0,4 – 0,8 |
|
0,2 – 0,5 |
|
0,08 – 0,25 |
|
0,03 – 0,11 |
|
0,01 – 0,05 |
|
0,002 – 0,015 |
Материалы
|
Корпус |
Нержавеющая сталь |
|
Седловое уплотнение |
FEPM |
|
Мембрана |
EPDM с покрытием PTFE (Teflon) |

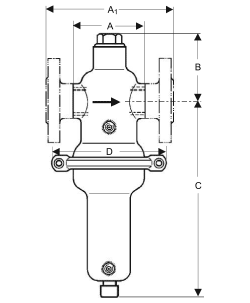

Размеры, (мм)
|
Диапазон, (МПа) |
DN, (мм) |
|
|
15 |
20 |
25 |
32 |
40 |
50 |
|
0,002 – 1,2 |
А |
85 |
91 |
85 |
130 |
145 |
185 |
|
A1 |
130 |
150 |
160 |
180 |
200 |
230 |
|
В |
76 |
76 |
76 |
90 |
90 |
90 |
|
0,6 – 1,2 |
С |
235 |
235 |
235 |
235 |
235 |
235 |
|
D |
138 |
138 |
138 |
138 |
138 |
138 |
|
0,4 – 0,8 |
С |
235 |
235 |
235 |
235 |
235 |
235 |
|
D |
138 |
138 |
138 |
138 |
138 |
138 |
|
0,2 – 0,5 |
С |
235 |
235 |
235 |
235 |
235 |
235 |
|
D |
138 |
138 |
138 |
138 |
138 |
138 |
|
0,08 – 0,25 |
С |
235 |
235 |
235 |
235 |
235 |
235 |
|
D |
138 |
138 |
138 |
138 |
138 |
138 |
|
0,03 – 0,11 |
С |
300 |
300 |
300 |
300 |
300 |
300 |
|
D |
200 |
200 |
200 |
200 |
200 |
200 |
|
0,01 – 0,05 |
С |
300 |
300 |
300 |
300 |
300 |
300 |
|
D |
264 |
264 |
264 |
264 |
264 |
264 |
|
0,002 – 0,012 |
С |
300 |
300 |
300 |
300 |
300 |
300 |
|
D |
360 |
360 |
360 |
360 |
360 |
360 |
Масса, (кг)
|
Диапазон, (МПа) |
Резьба |
|
G½ |
G1 |
G1¼ |
G1½ |
G2 |
|
0,08 – 1,0 |
3,1 |
3,1 |
4 |
4 |
4 |
|
0,03 – 0,11 |
6,1 |
6,1 |
7 |
7 |
7 |
|
0,01 – 0,05 |
7,1 |
7,1 |
8 |
8 |
8 |
|
0,002 – 0,012 |
13,5 |
13,5 |
14,4 |
14,4 |
14,4 |
|
Диапазон, (МПа) |
Фланцы, DN |
|
15 |
20 |
25 |
32 |
40 |
50 |
|
0,08 – 1,0 |
4,9 |
4,9 |
4,9 |
8 |
8 |
8 |
|
0,03 – 0,11 |
7,9 |
7,9 |
7,9 |
11 |
11 |
11 |
|
0,01 – 0,05 |
8,9 |
8,9 |
8,9 |
12 |
12 |
12 |
|
0,002 – 0,012 |
15,3 |
15,3 |
15,3 |
18,4 |
18,4 |
18,4 |
Импульсная трубка
Для работы клапана требуются две импульсные трубки, присоединённые в точках поддержания перепада давления, но не ближе чем DN до клапана и 10×DN после клапана. Трубки присоединяются к клапану посредством штуцеров G¼.
Стандартное исполнение
-
Два отверстия G¼ без штуцеров для присоединения импульсных трубок
Опции
-
Импульсные трубки со штуцерами и вварными адаптерами G¼
-
Исполнение с уплотнением по настроечному винту и дренажным отверстием G¼
-
Различные материалы мембраны и седлового уплотнения
-
DN65 – 100 (информация по запросу)
-
Специальные исполнения по запросу
Пример маркировки
DV652 1¼ *40ST 22T -5GV
